高效過濾器檢漏操作規程
1、檢測方法標準:《Ⅱ級生物安全柜》YY0569-2011(6.3.2)&JF1815-2020
2、檢測儀器:DP-30氣溶膠光度計,AG-60氣溶膠發生器。
3、檢測步驟:
3.1 儀器連接:
3.1.1 DP-30氣溶膠光度計連接
1) 連接到額定電源插座:220V/25A。
2) 檢查上游和下游軟連接部分是否清潔,確認沒有纖維和碎片。
3) 確認探頭的電源連接口和采樣線是否連接好。
4) 如果有軟件或打印機請?zhí)崆按_認是否連接好。
5) 開啟電源開關到“一”的位置。
6)連接掃描探頭,須將連接線與探頭相連。先將掃描探頭電源連接線與探頭尾端的電源連接口相連,再將氣溶膠采樣連接線與探頭尾端的快速連接(接口相連接)。探頭與連接線安裝完畢后,將另外一端連接到本體上。
7)連接板上的七孔連接口,再將氣溶膠采樣線連接到光度計標注的“下游”。
8)DP-30配置了一個RS232端口,用于連接打印機或者數據導出。
3.1.2 AG-60氣溶膠發生器連接
1)供給氣溶膠:擰開儀器上端的液體注入口,注入1/2滿的氣溶膠溶液,不要過于滿。低于1/4滿時應補充注入氣溶膠。(氣溶膠發生器側面有液位圖示)
2)氣源分內置氣體發生氣和外置引進氣源。
3)當使用內置氣源:連接電源并打開電源開關,內置壓縮空氣源,接通電源后即可工作。(使用內置氣源只可以打開1檔和2檔工作)
4)輸出氣溶膠:通過改變Laskin Nozzles的開關方向即可控制氣溶膠粒子的輸出濃度,最終由噴口連接器將氣溶膠粒子引入被測裝置的上游的氣溶膠入口處。
3.2 檢測操作:
3.2.1 開機自循環
打開儀器后面電源開關,光度計會進行一個初始化循環,確認已連接的傳感器之間通信是否正常。設備也會調節采樣流量,當達到28.3升時設備初始化完成。
3.2.2 儀器調零:初始化時,設備會自動建立零點。初始化/零點建立完畢后設備將會顯示主菜單.
3.2.3 儀器自凈:在使用內部參考值界面按【確定】鍵進行檢測,如圖2,再按【清零】鍵即進行自凈,數據在0.001-0.000%時按【確定】鍵完成自凈。如圖3
3.2.4 上游100%濃度檢測
1)發生氣溶膠:將氣溶膠發生器出氣管伸入安全柜進氣口,恒定5分鐘,確保氣溶膠在安全柜管腔中分布均勻。
2)100%濃度檢測:選擇上游100%濃度檢測模式設置儀器,按【確認】鍵用戶將進入上游濃度檢測,保持儀器顯示濃度在20ug/L-100ug/L之間,待綠色光度條走滿并顯示“OK”時,表示上游100%濃度檢測完成,點擊【確認】鍵進入下游濃度檢測。下圖4表示上游濃度不達標,需要重新檢測。
3.2.5 下游濃度檢測(檢漏):

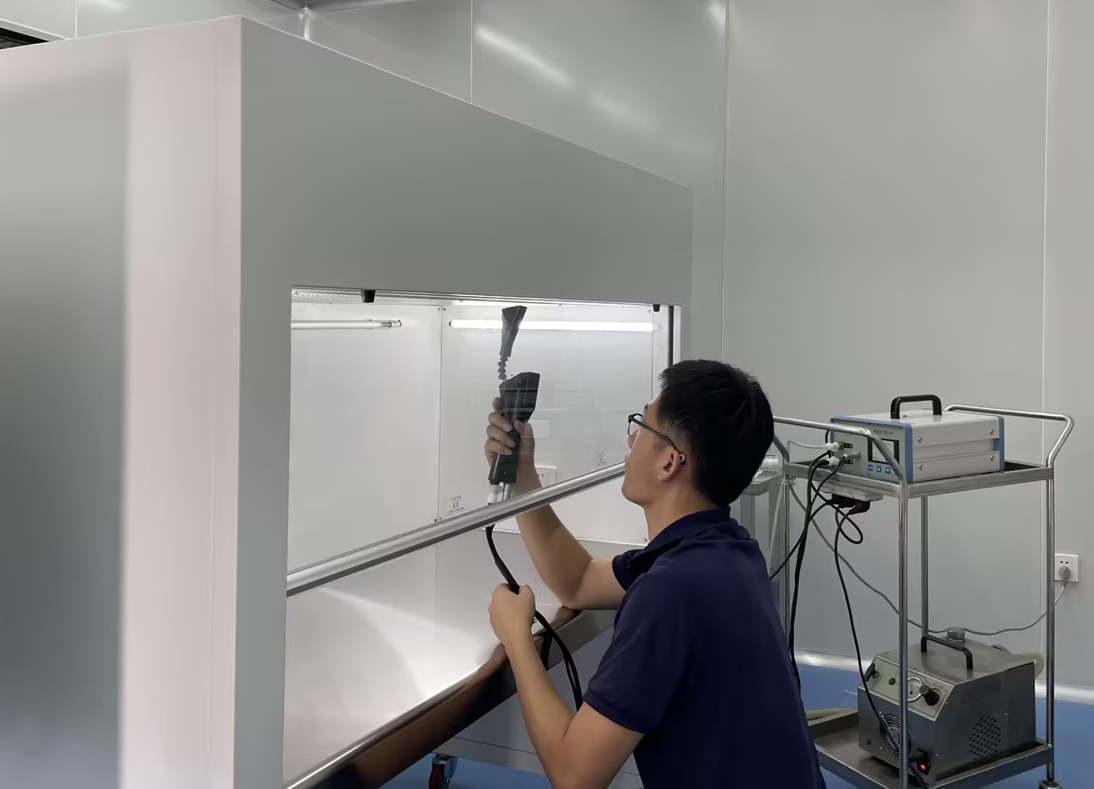

1)可以掃描檢測的過濾器:高效過濾器外露時,直接進行掃描檢測。將光度計探頭在過濾器下游距表面25mm,以小于5cm/s的掃描速度移動,使探頭掃描過濾器的整個下游一側和邊緣,掃描路線應略微重疊,圍繞過濾器外圍、連接處、整個過濾器及密封處仔細檢查。
2)不能掃描檢測的過濾器:對于經管道排氣的過濾器并且過濾器無法外露時,不能進行直接掃描檢測。在下游管道上打一直徑10mm的孔,將光度計探頭插入孔中進行檢測。
3)結果判定打?。簰呙璺ㄔO(shè)定0.01%為泄露報警值,管道測試法設定0.005%為泄露報警值。上下游檢測完畢,儀器會自動計算出下游與上游濃度之比,當超過設定報警值時會自動報警,數據顯示為紅色,打印顯示為“N”;在報警值內數據顯示為白色,打印顯示為“Y”。
