一、檢漏測試目的
高效過濾器及其安裝如存在缺陷，如過濾器本身有小孔洞或者安裝不嚴密形成微小裂縫，都會導致達不到預定的凈化效果。因此，高效過濾器安裝或更換后，必須對 過濾器和安裝連接處進行檢漏。通過測試高效過濾器的泄漏量，發現高效過濾器及其安裝的缺陷所在，以便采取補救措施 。
二、檢測對象
高效過濾器PAO 檢漏（又稱 DOP 檢漏）
檢測對象：高效送風口、FFU、層流罩、干熱滅菌柜、隧道烘箱滅菌、生命安全柜、潔凈工作臺、貨淋室、傳遞窗、潔凈棚 、潔凈屏、潔凈單元等高效過濾器檢漏檢測服務。
已安裝高效過濾器泄漏檢查方案
1 測試目的：通過對潔凈室內已安裝的高效過濾器進行 PAO 檢漏，確認高效濾器的完整性及其安裝的密封性。
2 測試方法：PAO 法。
3 測試狀態與前提條件
靜態；
已完成風量/風速測試，結果符合規定；
4 合格標準
受檢高效過濾器測得的穿透率的最大值不得大于“出廠合格穿透率”的2倍。
注 1：“出廠合格穿透率”可通過受檢高效過濾器銘牌上標注的過濾效率換算而得。
K=1- α
式中 K――出廠合格穿透率
α--銘牌上標注的過濾效率。
注 2：本次檢測的高效過濾器銘牌上標注的過濾效率為&，換算成“出廠合格穿透率”為 & 。故本檢漏的合格標準為：測得的穿透率小于等于 & 。
5 測試操作
5.1 準備工作
卸下高效過濾器的散流板，對箱體和框架進行清潔，避免積塵對檢測產生干擾。
準備好惰性氣體的氣源 (通常使用氮?dú)?。

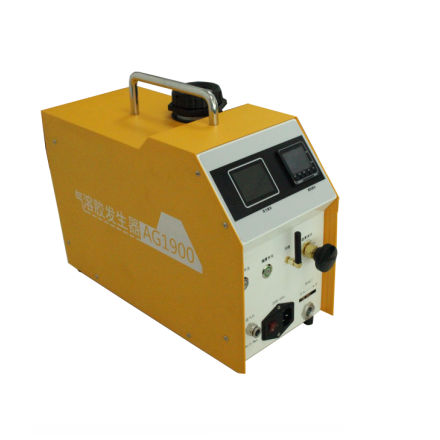

5.2 氣溶膠煙霧的引入
用外徑為 1/4 的塑料管將氣溶膠發生器的惰性氣體入口與裝有壓力調節閥的氮?dú)馄砍隹谶B接。
將氣溶膠發生器的安放在空氣凈化系統風機柜的中效后面 (若中效過濾器后面沒有空間，需拆除中效后放置)。
氣溶膠發生器通電加熱，使溫度達到 393.3℃￣404.4℃。開啟噴嘴調節閥，開啟氮?dú)庠醇捌湔{(diào)節閥，調節氣溶膠煙霧的輸出量。
5.3 參數設定
氣溶膠光度計初始化、0%參比標準值設定。
100%基準的設置：將采樣管穿過預留或現場新開的驗證孔，一端與上游(高效過濾器進風側)采樣口連接，另一端與氣溶膠光度計接通，測定上游氣溶膠濃度。 調節氣溶膠發生器輸出閥的開合度，直至確認上游濃度達到 10-20μg/L，將此基數設定為 100%。
注：如果高效過濾器已預留驗證孔，則每個高效過濾器掃描前，先進行 100%基準的復核。如果高效過濾器沒有預留驗證孔，則選擇主風管末端有代表性的高效過濾器開孔做行100%基準的設置點。對支管上再分支的高效過濾器，測試時，開孔單獨進行 100%基準的復核和設置。

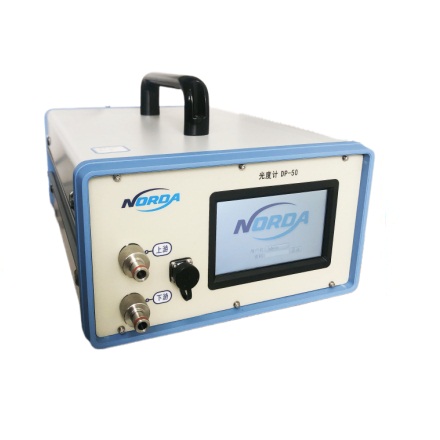

5.4 光度計掃描
用光度計的采樣頭對整個高效過濾器的工作面 (包括濾器與邊框之間、邊框與邊框之間以及邊框與靜壓箱之間)進行掃描。掃描時，采樣頭離過濾器距離約 2-4cm，速度約在3-5cm/s 之間。掃描按直線來回往復地進行，線條間應重疊。檢測過程中，若有報燈閃爍和/或報警聲，表明有泄漏。
注意：掃描過程中避免箱體上的積灰干擾，尤其是采樣頭不能接觸高效風口箱體或過濾器的框架。
6 測試結果
各潔凈室高效過濾器測得的穿透率數據。
7 結果分析
本次檢測對X車間X級區X個房間X個已安裝高效過濾器進行了泄漏測試，測試數據證明：該區域已安裝的高效過濾器的完整性和安裝的密封性。
