FLY-1升級后產品描述
FLY-1 型風量儀采用皮托管式原理,對風壓進行多點、多次自動檢測，產生平均風量（m3/h）具有正確、快速、簡便的特點，廣泛應用于暖通空調、凈化技術等行業進行風口和管道風量的直接測定，從而對集中空調的風量實施綜合管理及溫度、濕度、潔凈度等參數的自動控制。
FLY-1風量儀可以進行進風口和回風口的測量，為客戶帶來便利。FLY-1型風量儀根據國外同類產品的先進技術，每一臺 FLY-1風量儀的出廠都通過嚴格的孔板式標準風洞裝置進行多點風量校正，為用戶直接測定風量提供可靠的保證。
使用環境條件：溫 度：5～35℃、相對濕度：15%～ 70%RH、嚴禁測量腐蝕性氣體

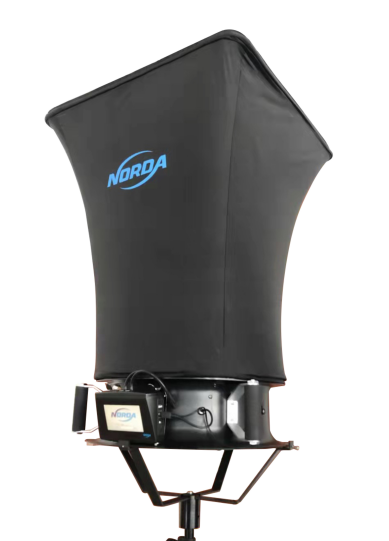

FLY-1升級后產品展示：
| 產品名稱 | FLY-1 | FLY-1B | FLY-50T |
| 風量范圍 | 150-3500 m3/h | 80-4200 m3/h | 50-4300 m3/h |
| 精度 | F.s滿量程5% | 3%±10m3/h | 3%±10m3/h |
| 數據存儲 | 5000組 | 20000組 | 30萬組 |
| 差壓 | ● | ||
| 矩陣風速 | 可選配 | ||
| 風口尺寸 | ● | ● | |
| 風速換算 | ● | ● | |
| 溫濕度 | ● | ● | |
| 背壓補償 | ● | ● | |
| 大氣壓顯示 | ● | ||
| 用戶權限管理 | ● | ● | ● |
| PDF導出 | 可選配 | ● | |
| 日志功能 | 可選配 | ● | |
| USB數據導出功能 | ● | ● | ● |
| 數據分析軟件 | 可選配 | ● | |
| 無線遙控功能 | 可選配 | ● |
FLY-1升級后簡述
風量罩主要由三個部分構成：風量罩體、基座和PDA。風量罩體主要用于采集風量，將風匯集至基座上的風速均勻器上。在風速均勻器上裝有風壓傳感器，傳感器將風速的變化反應出，再根據基座的尺寸將風量計算出來。風量罩的顯示采用PDA，液晶屏顯示直觀，可以直接得到風速、風溫和風量的數據，也可以設置記錄時間間隔進行連續的數據記錄，以便對數據進行分析。測量和記錄的數據被記錄在存儲卡上，可以通過計算機的串口將數據傳遞到PC機上以及做進一步的應用。

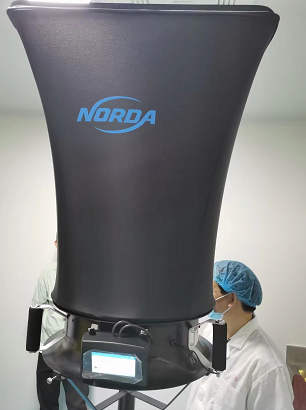

集中空調系統中風口處的氣流比較復雜，由于不能在分支管處測量，才在風口處測量，一般采用風口風量罩和風口風速法。相對于風口風速法，風量罩能迅速準確地測量風口平均通風量，無論是安裝在天花板、墻壁上的送、回、排風口，配備相應的傳感器都可以直接讀出風量、壓力和溫濕度，尤其適用于散流器式風口。使用時將風量罩口緊貼風口面，使風口完全罩住，風口宜位于風量罩體的中間位置，就可以直接讀取風量數值。
風量罩體與風口尺寸相差較大時會造成較大的測量誤差，所以需要選用尺寸相近的風量罩體進行測量。風量罩體的長邊長度不得超過風口的長邊長度的3倍；風口面積不應小于風量罩體邊界面積的15%。
當風口風量較大時，風量罩體和測量部分的節流對風口的阻力會增加，造成風量下降較多，為了消除這部分的風口風量較少，需要進行背壓補償。依據讀取的風量值，考慮是否需要進行背壓補償，當風量值≤1500m³/h時，無需進行背壓補償，所讀風量值即為所測風口的風量值；當風量值>1500 m³/h時，使用背壓補償擋板進行背壓補償，讀取儀表顯示值即為所測的風口補償后風量值。
